Фундамент на винтовых сваях своими руками

Фундамент на винтовых сваях своими руками

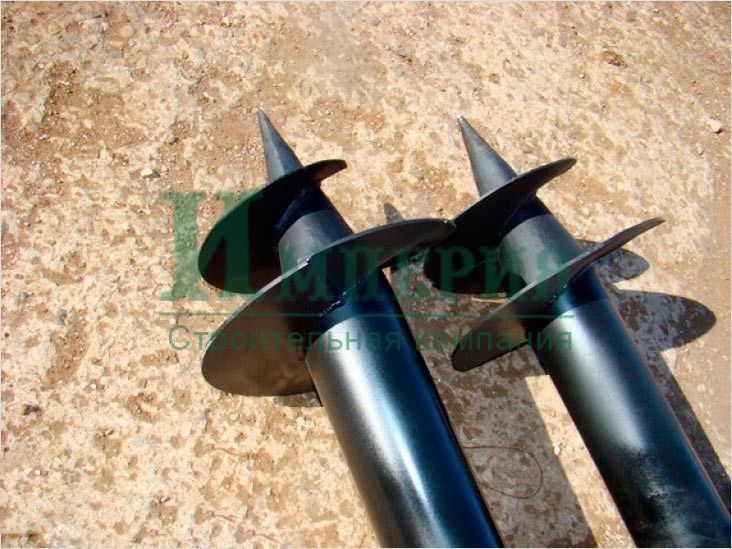

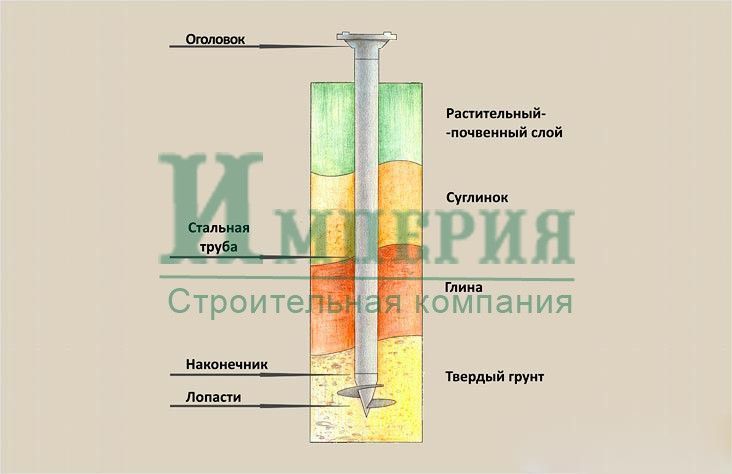

Винтовая свая являет собой металлическую трубу, с одним заостренным концом, на которой приварена лопасть. Другой конец – отверстие с железным прутом, с помощью которого проводится «завинчивание» сваи в грунт. Технология напоминает вкручивание самореза в деревянную поверхность. Установка свайно-винтового фундамента нисколько не повреждает слои грунта, а напротив – увеличивает его несущие функции путем уплотнения за счет погружения трубы. Предварительно сваю обрабатывают специальным составом против коррозии, что повышает стойкость и долговечность конструкции.


 Они отличаются по нескольким видам, исходя из выдерживаемой нагрузки и качественных характеристик – по разному диаметру трубы, по размерам лопасти. Бывают сваи без лопастей, но со специальными насечками, имитирующими саморез

 ВИНТОВЫЕ СВАИ ПОД ФУНДАМЕНТ: ОПИСАНИЕ И ХАРАКТЕРИСТИКИ.

 Свайно-винтовой фундамент, выполненный своими руками, выглядит примерно следующим образом:

  • ввинченные сваи, шаг между которыми равен от 1 до 3 метров, расположены в предполагаемых углах здания, по всей длине стен и в местах пересечения внутренних перегородок;

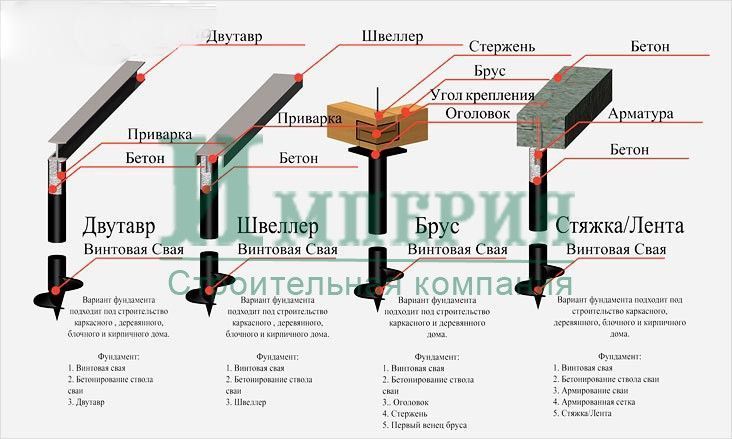

  •  с верхнего конца все трубы обрезаны под один уровень и зафиксированы балками из древесины или железа для создания прочной конструкции, которая именуется ростверком;

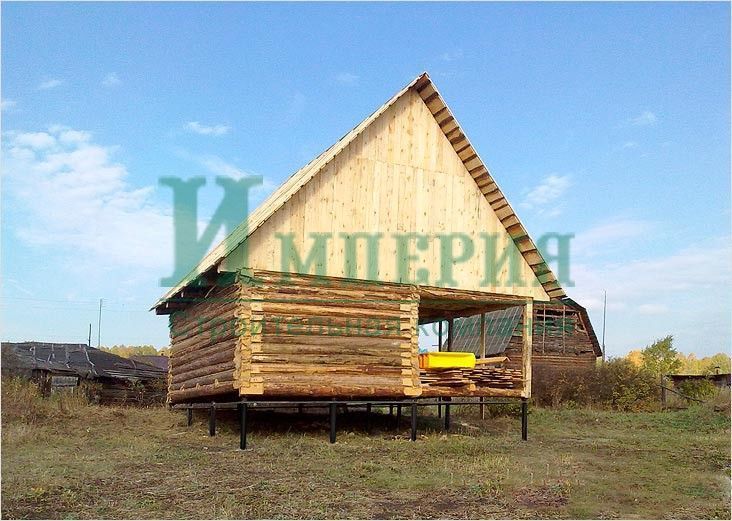

  •  между ростверком и поверхностью земли остается незанятое проветриваемое пространство.


 Установка свайно-винтового фундамента имеет свои преимущества:

  •  отсутствие необходимости в земляных работах;
  •  возможность установки на любом типе рельефа без его выравнивания;
  •  все работы могут выполняться в любой погодный сезон.


 Однако и подводных камней у свайно-винтового фундамента достаточно – установка не столь проста:

 1. Помощь специалистов все же понадобится, чтобы выполнить точные изыскания и расчеты: нужно обязательно знать глубину слоя промерзания грунта в зимний сезон, расположение грунтовых вод, слои и совместить эти данные с характеристиками будущего строения (вес, размер, толщина предполагаемого снежного покрова, максимальная сила порывов ветра).

 2. В некоторых случаях возникают трудности с завинчиванием трубы в землю из-за типа грунта.

 3. Если поблизости от выбранного места под фундамент имеется растительность (деревья, кустарники), это может также затруднить вкручивание свай в грунт.

 4. К сожалению, не все изготовители винтовой продукции относятся к своему делу с должным вниманием.

 ВИНТОВЫЕ СВАИ ПОД ФУНДАМЕНТ: ПРАКТИЧЕСКИЕ СОВЕТЫ И ЭТАПЫ РАБОТ

 Несколько практических рекомендаций, как установить свайно-винтовой фундамент своими руками:

    •  Чтобы собственноручно сварить необходимую трубу, можно воспользоваться подробными чертежами, взятыми на просторах всемирной сети Интернет, либо сделать «по образу и подобию», приобретя единственный экземпляр на заводе и заказав там же расчетные материалы.
    • Для точного погружения свай в грунт необходимы также подробные чертежи и инструкции.
    •  Чтобы фундамент прослужил долго, не стоит экономить на материалах: выбирать лучше новые трубы, почистив их при необходимости от ржавчины и обработав специальным раствором против коррозии.


  •  В том месте, где лопасти крепятся непосредственно к трубе, сварочный шов должен быть крепким и качественным. В противном случае он не выдержит нагрузки.
  •  Чтобы процесс установки свайно-винтового фундамента двигался быстрее и легче, надо просверлить отверстия для железного прута с того конца сваи, который будет впоследствии обрезаться сверху. С помощью прутьев завинчивание будет более продуктивным.

 Свайно-винтовой фундамент своими руками выполняется по следующему плану:

  •  Отметка расположения всех свай с помощью строительных колышков.
  •  Сверка с планом, уточнение правильности диагоналей, ровности будущих стен.
  •  Снятие верхнего слоя почвы – дерна.
  •  Выкапывание лунок под каждую сваю, глубиной, не превышающей 15 см, а шириной больше размера лопастей на 2–3 см.

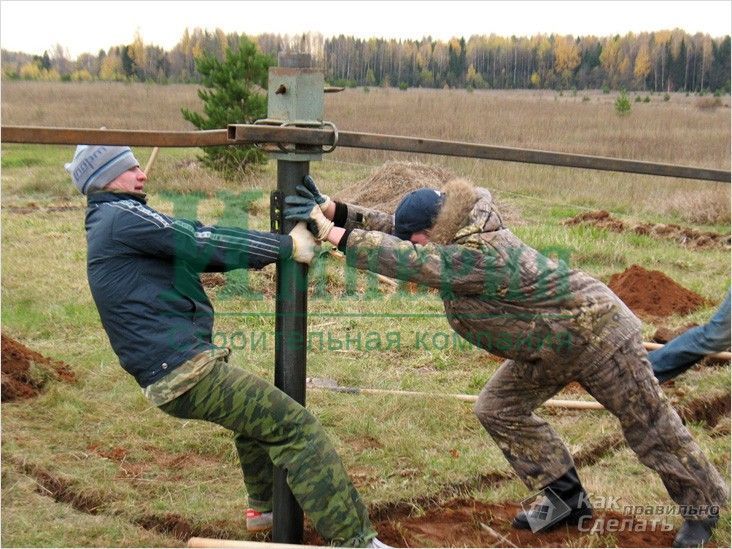

  •  Установка свай с помощью прутьев (штанг) путем вкручивания в землю, с контролем вертикального положения. Свая должна миновать слой грунта, промерзающий зимой.

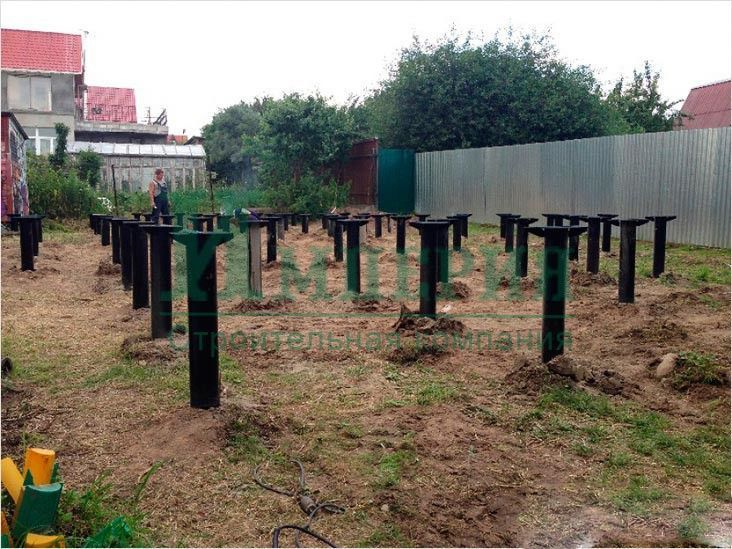

  •  Выравнивание всех свай по одному уровню с использованием нивелира и отметками.
  •  Обрезка лишних участков с помощью болгарки.
  •  Установка свайно-винтового фундамента предполагает заливку бетонного раствора внутрь полости свай для большей устойчивости.

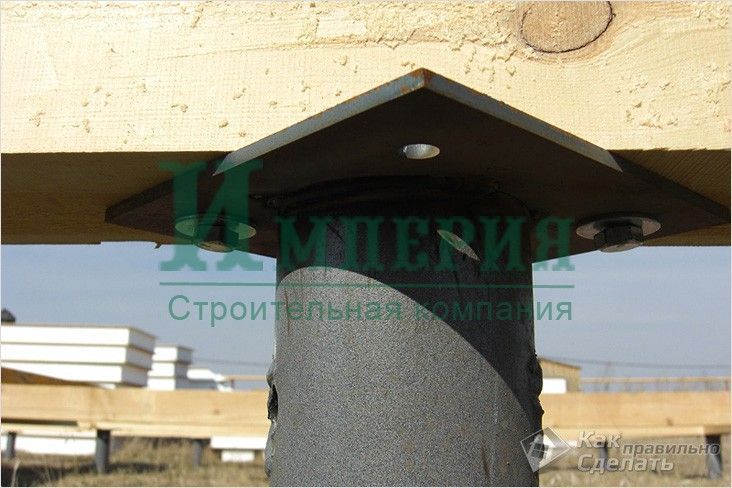

  •  Приварка к каждой трубе небольшой металлической пластинки, с толщиной не менее 8 мм таким образом, чтобы края ее выступали за пределы свай со всех сторон примерно на 2–4 см.


  •  Установка ростверка с помощью болтов или сварки.

 Чтобы свайно-винтовой фундамент был выполнен по всем правилам и с максимальной устойчивостью, понадобятся не только свои руки, но и верные руки друзей. Одному человеку проделать такую работу просто не по силам.
